1.1 W jaki sposób przebiega wykonanie otworu w ścianie nośnej

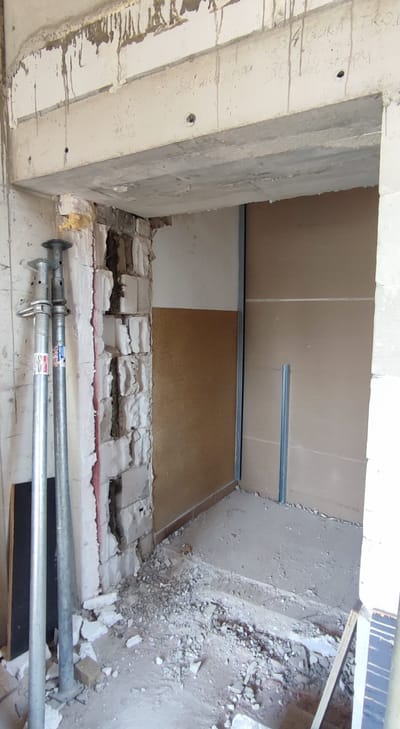

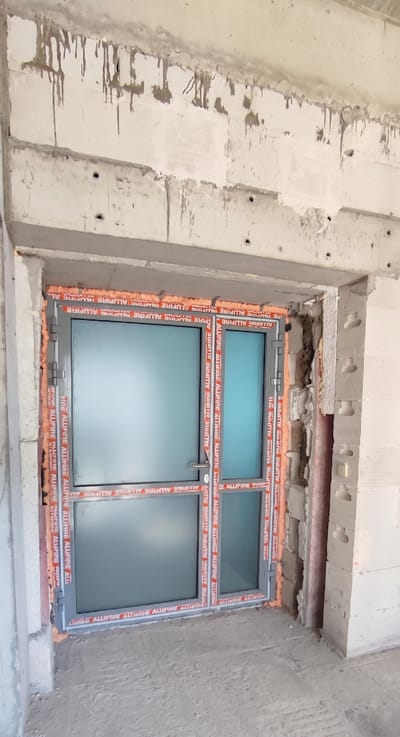

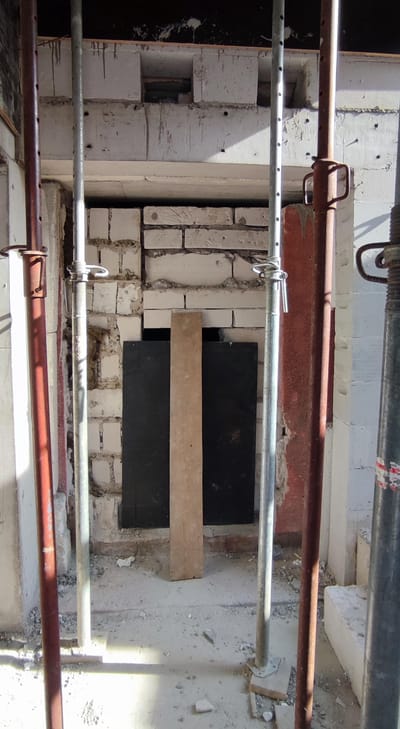

Wykonanie otworu w istniejącej ścianie nośnej to wyzwanie dla inżyniera projektanta. Z pozoru to prosta czynność - podstęplowanie stropu wstawienie dwuteowników lub ceowników, skręcenie na śruby, obetonowanie, następnie wykucie muru, . Pomimo prostoty niesie za sobą znacznie więcej pracy projektowej niż się wydaje. Należy przeanalizować obciążenia na nadroże wykuwanego otworu ze wszystkich kondygnacji znajdujących się powyżej. Wykonanie przekucia wymaga uprzedniego podstęplowania konstrukcji. Rozeznania rodzaju konstrukcji stropów i ustalenia etapowania prac. Są miejsca w których przekucia zrobić się nie da, a jeżeli być precyzyjnym nie da się z racjonalnego punktu ekonomicznego.
Przekucia otwórów i wyburzenia ścian nośnych wymagają najczęściej stosowania kształtowników stalowych typu IPE, IPN, Ceowników gorącowalcowanych. Kształtowniki HEB, HEA mają szerokie półki co stwarza późniejsze trudności z zalewaniem ich betonem.
1.2 Jakie trudności napotyka inżynier konstruktor przy projektowaniu przekuć przez ściany
1.2.1 Ściana w którym przewidziano wykucie jest dwu-warstwowa
W budownictwie PRL i lat 90-tych wiele ścian budynków było wykonywane jako dwu-warstwowe. Glówny szkielet nośny to grubośc 24cm 4-5 cm wełny lub pustka powietrzna i 12 cm ściany osłonowej. Podczas inwentaryzacji taka ściana jest traktowana jako 38-42cm. Ściana z cegły o grubości w przedziale 38–42 cm to typowa konstrukcja określana w budownictwie jako ściana w półtorej cegły (1,5 cegły). Projektując przekucie bardzo łatwo to przeoczyć co powoduje nielada problem w trakcie wykonywania prac. Wykonując bruzde pod pierwszy ceownik do osadzenia, nagle okazuje się że nie jest on w stanie przenieśc obciążeń od drugiej wartwy ściany
Przekucia w ścianach powinny być wykonywane przez ekipy które mają już z tym doświadczenie. Jest to rodzaj prac wymagający odpowiedniego tempa i przygotowania. Ekipa musi być wyposażona w wypory stropowe, belki krawędziaki,ściągi, aby w razie nieprzewidywanej sytuacji móc zareagować na nieprzewidzianą sytuację. Zdażały mi się sytuacje, że po rozkuciu ściany gdzie wszystko wisiało w powietrzu, otrzymywałem telefon z pytaniem co robic dalej, bo nie było czasu przeczytać dokumentacji.
Przkucia otworów to prace gdzie nie ma miejsca na brawurę
1.2.3 Ściany w miejscu przekucia są z gazobetonu lub kruchej cegły sitówki
Ściany nośne bywają czasem tak kiepsko wymurowane albo są w takim stanie, że dotknięcie młotem kującym powoduje wypadanie ściany bryłami gruzu. W takich ścianach wykonanie samych poduszek nie wystarczy. Należy wykonać na krawędziach otwóru ramę stalową lub żelbetową.
1.2.4 Problem z brakiem wieńca
Jeżeli budynek nie posiada wieńca to sprawa się trochę komplikuje, bo wykucie otworu w wysokiej ścianie zmniejsza jej sztywność i parametry wyboczeniowe. Nie może być wtedy traktowana jako układ nośny obustronnie zamocowany.
1.2.5 przekucie w budynku ze stropami gęstożebrowymi lub kanałowymi
Każdorazow kiedy mamy do czynienia ze stropami gęstożebrowymi (belkowymi) musimy mieć swiadomość że pracują one jednokierunkowo. Podcięcie jednej z popór może grozić zawaleniem stropu. Ponadto w takich przypadkach nalezy wziąc pod uwagę połowę rozpiętości stropu jako obciążenia dodatkowego na belkę nadprożową a w przypadku kilku kondygnacji wielokrotnośc obciążeń z tych stropów.
1.2.6 Błędy wykonawcze sprzed 30 lat, niedbałe wykonanie i niedbała dokumentacja
Wykucie otworu lub wyburzenie ściany nośnej to moment prawdy, w którym życie weryfikuje rzetelność prac wykonanych dekady temu. Wyobraźmy sobie sytuację: dokumentacja archiwalna przewiduje w podciągu 8 prętów #16, a po skuciu otuliny okazuje się, że są tam tylko 4 pręty #12. Jeśli projektant wyłapie tę rozbieżność – wygrał bezpieczeństwo inwestycji. Ale co, jeśli tego nie zauważy? Kto jest bardziej winny: ten, kto 30 lat temu oszukał na materiale (lub niedopatrzył), czy dzisiejszy projektant, który nie był w stanie przejrzeć ściany na wylot? Doświadczenie uczy nas ograniczonego zaufania do starej ..i nowej dokumentacji... no, chyba że pod projektem podpisał się prof. Żenczykowski lub prof. Starosolski. W każdym innym przypadku: ufaj, ale sprawdzaj
1.3 Wykonujemy projekty wyburzenia ściany lub przekucia otworu w ścianie nośnej
- Możesz zamówic u nas projekt wykucia otworu w ścianie nośnej
- Projekt wyburzenia ściany nośnej
- Projekt poszerzenia otworu w ścianie nośnej
1.4 Kiedy potrzebny projekt przekucia otworu w ścianie nośnej
1.4.1 Zmiana sposobu użytkowania budynku
Zmiana sposobu użytkowania budynku niesie za sobą wiele zmian funkcjonalnych pomieszczeń. Pojawiają się na nowe drogi ewakuacji, nowe okna, poszerzenia otwórów, podwyższenie belek nadprożowych
