Od kiedy zaczęto stosować stropy Dz-3
Strop Dz-3 Można traktowac jako następcę stropu DMS. Strop Dz-3 został opracowany przez mgr inż. Zygmunta Dąbrowskiego w Biurze Projektów Typowych i Studiów Budownictwa Miejskiego w Warszawie, a 17 maja 1961 został oficjalnie zatwierdzony jako typowy. Z koleii dopiero po 10 września 1964r można spodziewać się w belkach DZ-3 stali 34GS.Wcześniejsze stropy mogą być zbrojone stalą St 50 B lub 18G2, co można zweryfikować podczas odkrywki zbrojenia podczas wykonywania ekspertyzy Stropu Dz-3
Po czym Poznać strop DZ-3
Bardzo łatwo pomylić Strop DZ-3 ze stropem DMS lub DMS spężonym z belkami DMS 17 (17 strun), DMS 24 (24 struny) z uwagi na wiele podobieństw. DZ-3 jest podobny do stropu ITB-70 wys 23cm.
DZ-3 Rózni się przed wszystkim wysokością belek. Wysokośc DZ-3 Wynosi ona około 20cm +3cm nadbetonu. Finalnie strop ma 23-24cm grubości. Z belek u góry wystają półokrągłe strzemiona z cienkiego drutu. Strop waży 260kg/m2 natomiast z pustaków gruzobetonowych 280kG/m2. Typowa rozpiętośc to 2,70 do 6m. Strop DZ-4 wykonywano na rozpiętośc 6,60m a Dz-5 na rozpiętość do 7,80m
Zasadznicza różnica pomiędzy stropami Dz-3 i DMS
Strop DMS w obliczeniach przewiduje tylko nośność belek, natomiast strop DZ-3 zakłada że nadbeton wylany na budowie współpracuje z belkami nośnymi. Można zastosować zastępczy przekrój teowy a ten z kolei świetnie nadaje się do wzmocnienia taśmami węglowymi. Poniżej zdjęcie stropu Dz-3 wzmocnionego przez firmę ALOBEX Niedrzwica Duża. Ugięcie wzmacnianego stropu DZ-3 bez obciążenia wynosiło około 5-6 cm, a wg literatury nie powinno przekraczać 7-8mm. Omawiany strop posiadał zbyt mało nadbetonu, przy 6,0 cio metrowej rozpiętości brakowało żebra rozdzielczego, a w miejscu oparcia belek uzupełniono brakujące wieńce. Zasięg strefy sciskanej opisywany przez twórcę tego stropu Zygmunta Dąbrowskiego to około 3-4cm, co znajduje się w warstwie nadbetonu. Strop posiadał od 0 do 2cm nadbetonu, co zostało uzupełnione do wymaganych 4cm i wzmocnione siatkami zbrojeniowymi. Ciekawostką jest, ze w okolicach bydgoszczy można spotkać stropy DZ-3 wykonane z pustaków ceramicznych. Przewiercając przez strop DZ3 można mieć wrażenie że jest to strop Akckermana.
Oparcie stropów DZ-3 i żebra rozdzielcze
Prawidłowo wykonany strop DZ-3 powinien mieć min 8cm oparcia na murze. Belki powinny być zakotwione w wieńcu o wysokości o kilka cm wyższym niż 23cm. Dla każdego stropu DZ-3 powyżej 5,1m rozpiętości obowiązkiem jest wykonanie żebra rozdzielczego w połowie jego rozpiętości.

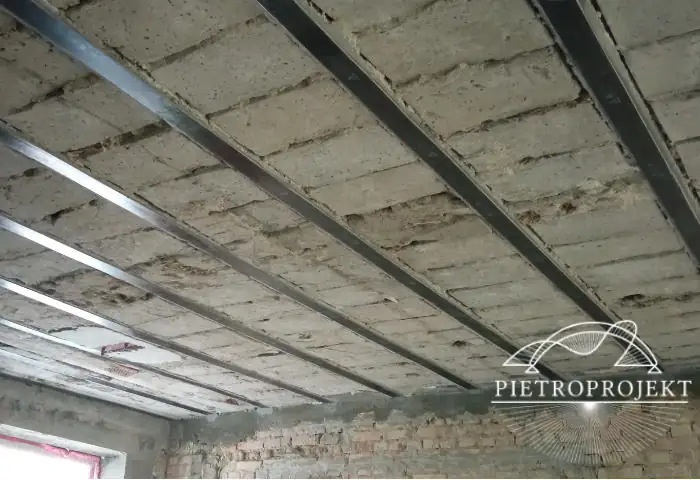

Zdjęcie: archiwum autora- na zdjęciu strop DZ-3 Wzmocniony taśmami węglowymi
